Grafy

1.1 Definicja grafu i jego komponenty

Graf to struktura danych składająca się z wielu wierzchołków (lub węzłów) i wielu krawędzi (lub łuków), łączących te wierzchołki. Grafy są szeroko stosowane do modelowania i przedstawiania różnych obiektów i ich wzajemnych relacji.

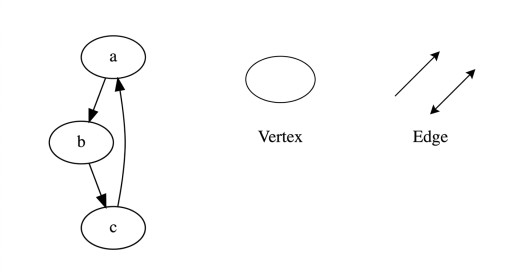

Główne komponenty grafu:

Wierzchołki:

• Elementy grafu, reprezentujące obiekty.
• Oznaczane jako V (zbiór wierzchołków).
• Na przykład, V = {A, B, C, D}.

Krawędzie:

• Połączenia między wierzchołkami, reprezentujące relacje lub więzi.
• Oznaczane jako E (zbiór krawędzi).
• Na przykład, E = {(A, B), (B, C), (C, D), (A, D)}.

Główne cechy grafu:

Stopień wierzchołka:

• Liczba krawędzi przylegających do danego wierzchołka.
• W grafie nieskierowanym stopień wierzchołka to liczba krawędzi łączących ten wierzchołek z innymi.
• W grafie skierowanym wyróżnia się stopień wejścia i wyjścia wierzchołka.

Ścieżka w grafie:

• Kolejność krawędzi, łączących kolejne wierzchołki.
• Na przykład, ścieżka z A do D: A → B → C → D.

Cykl w grafie:

• Ścieżka, która zaczyna się i kończy w tym samym wierzchołku.
• Na przykład, cykl: A → B → C → A.

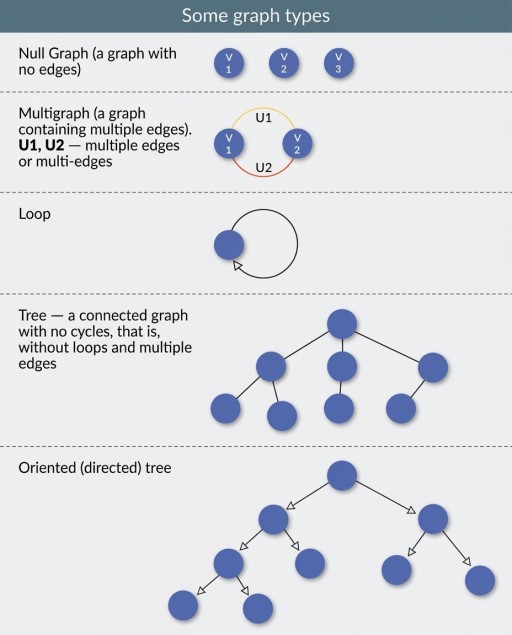

1.2 Rodzaje grafów

Grafy mogą być bardzo różne, ale można wyodrębnić z nich ciekawe podtypy:

1. Graf nieskierowany:

Krawędzie tego grafu nie mają kierunku, tzn. połączenie między dwoma wierzchołkami można przejść w obie strony.

Przykład:

Sieci społecznościowe, gdzie węzły reprezentują ludzi, a krawędzie — ich przyjaźnie.

2. Graf skierowany:

Krawędzie grafu mają kierunek (i zwykle są oznaczane strzałkami), tzn. połączenie między dwoma wierzchołkami można przejść tylko w jednym kierunku.

Przykład:

Graf linków na stronach internetowych, gdzie węzły to strony, a krawędzie to linki między nimi.

3. Graf ważony:

Krawędzie mają wagi (liczby), które mogą reprezentować odległości, koszty lub inne miary.

Przykład:

Graf dróg, gdzie węzły to miasta, a krawędzie — drogi z ich długością lub kosztami przejazdu.

4. Graf mieszany:

Zawiera zarówno krawędzie skierowane, jak i nieskierowane.

Przykład:

Systemy transportowe, gdzie niektóre drogi są dwukierunkowe, a inne — jednokierunkowe.

5. Graf planarny:

Graf, który można narysować na płaszczyźnie tak, aby jego krawędzie się nie przecinały.

Przykład:

Graf dróg w mieście (bez tuneli).

6. Graf spójny:

Graf, w którym istnieje ścieżka między każdą parą wierzchołków.

Przykład:

Graf reprezentujący sieć miast, w której każda para miast jest połączona drogą.

7. Graf acykliczny:

Graf, który nie zawiera cykli.

Przykład:

Drzewo reprezentujące strukturę systemu plików.

1.3 Przykłady zastosowania grafów

1. Sieci społecznościowe:

• Węzły reprezentują ludzi, a krawędzie — ich przyjaźnie.
• Służy do analizy więzi, znajdowania społeczności, wpływu użytkowników itp.

2. Internet i routing:

• Węzły reprezentują routery lub komputery, a krawędzie — połączenia między nimi.
• Służy do znajdowania optymalnych tras przesyłania danych.

3. Genomika:

• Węzły reprezentują geny lub białka, a krawędzie — interakcje między nimi.
• Służy do analizy danych genomowych, wyszukiwania wzorców itp.

4. Logistyka i transport:

• Węzły reprezentują miasta lub węzły transportowe, a krawędzie — drogi lub szlaki.
• Służy do optymalizacji tras dostaw, minimalizacji kosztów itp.

5. Sieci komputerowe:

• Węzły reprezentują urządzenia lub serwery, a krawędzie — połączenia między nimi.
• Służy do projektowania i zarządzania sieciami.

6. Analiza danych i machine learning:

Grafy są używane do reprezentacji i analizy danych, znajdowania klastrów, tworzenia systemów rekomendacyjnych itp.
